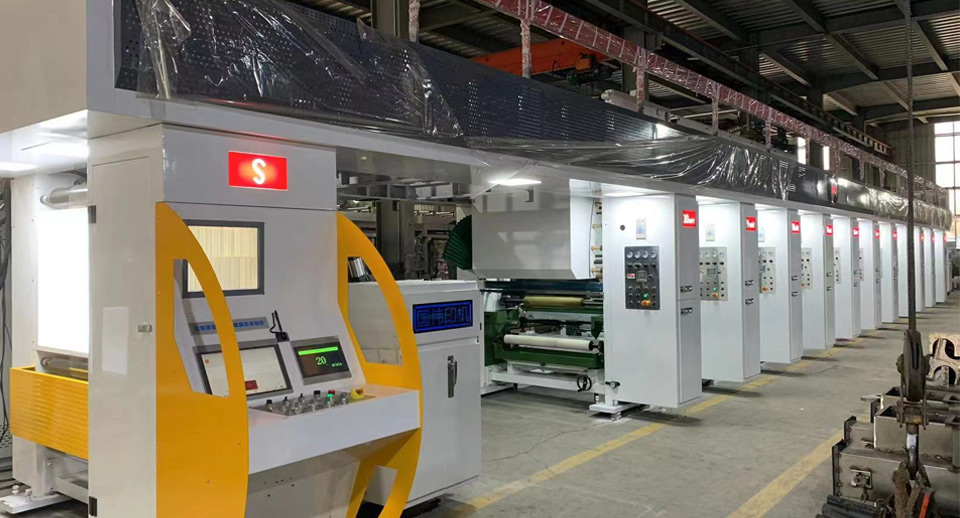

GWASY-1050型电子轴凹版印刷机(260米)
update:2022-08-15
GWASY-1050型

电子轴凹版印刷机(260米)

产品特点
1.气顶上料,双工位
2.外置式双臂双工位旋转式回转架
3.摆辊式张力检测参与闭环控制
4.闭环张力,PLC自动控制
5.两放卷轴由两台电机独立驱动
6.独立传动控制系统采用变频控制
7.回转臂360°正反两方向回转
8.料卷用气胀轴支撑,装于滚动支承上放料轴
9.带有高速自动接料装置及预驱动
主要技术参数

印刷色数

9色 13 组
最大料卷宽度
1050mm
最高机械速度
320m/min
最高印刷速度
260m/min
放卷直径
Φ800mm
收卷直径
Φ800mm
印版直径
Φ125mm~Φ300mm

套准误差 纵向

≤±0.06mm(自动套准系统跟踪)

横向≤±0.06mm(自动套准系统跟踪)

张力设定范围
3~25kg
张力控制精度
±0.3kg
收、放用纸芯
Φ76mm×Φ92mm
压印力
380kg
刮刀窜动
±5mm
递墨方式
墨辊传递
干燥方式 电加热

电加热时干燥用电

280kw(每增减一组印刷加热功率增减30kw)
气源压力
0.8MPa
冷却用水
7.2T/h(每增减一组印刷,用水量增减0.9T/h)
机器总功率
330kw
整机重量
38吨
版辊驱动电机
日本安川 4.4KW 配套伺服电机
机械外型
21000×4200×3500(mm)

视频

印刷色数

9色 13 组
最大料卷宽度
1050mm
最高机械速度
320m/min
最高印刷速度
260m/min
放卷直径
Φ800mm
收卷直径
Φ800mm
印版直径
Φ125mm~Φ300mm

套准误差 纵向

≤±0.06mm(自动套准系统跟踪)

横向≤±0.06mm(自动套准系统跟踪)

张力设定范围
3~25kg
张力控制精度
±0.3kg
收、放用纸芯
Φ76mm×Φ92mm
压印力
380kg
刮刀窜动
±5mm
递墨方式
墨辊传递
干燥方式 电加热

电加热时干燥用电

280kw(每增减一组印刷加热功率增减30kw)
气源压力
0.8MPa
冷却用水
7.2T/h(每增减一组印刷,用水量增减0.9T/h)
机器总功率
330kw
整机重量
38吨
版辊驱动电机
日本安川 4.4KW 配套伺服电机
机械外型
21000×4200×3500(mm)

备注:可根据客户要求进行量身定制
