GWJ300型高速检品机
update:2022-08-15

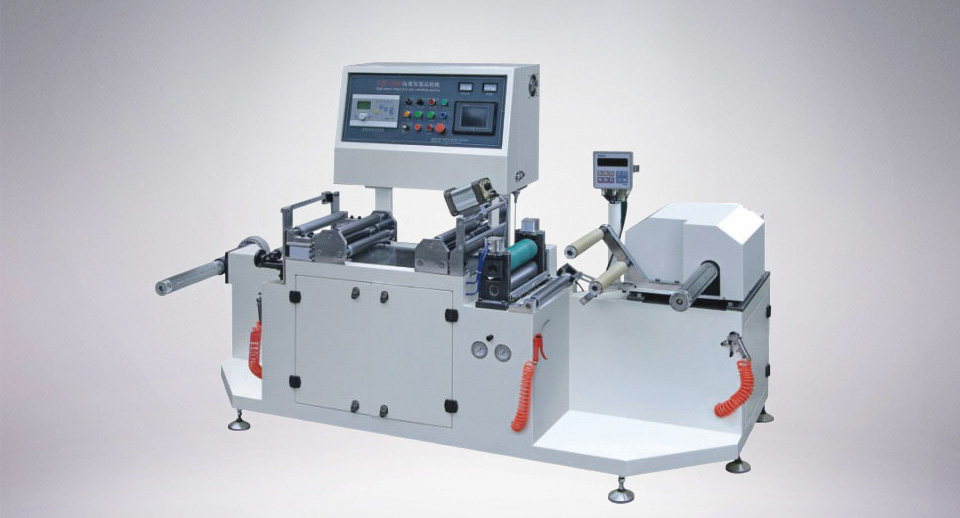

GWJ300型

高速检品机

主要技术参数
主要技术参数
1, 型号;300型
2, 放卷有效宽幅;Φ300mm
3, 放卷最大直径;Φ700mm
4, 收卷最大直径;Φ700mm
5, 检品最高线速度;0-300m/min
6, 机械最高线速度;0-330m/min
7, 机器总功率;3.5kw
8, 电源电压;380v 50Hz
9, 机器外型尺寸(长×宽×高) 2700×1100×1650mm
10, 机器重量;约870Kg
(二) 概要:
检品机是专项用于PVC,PET涂胶合掌成型后的卷筒袋状包装材料通过检品机进行复卷宗,可以检验其印刷质量,密封性能,及长度规格等指标
1,主机采用变频电机,由矢量变频器实现闭环控制,速度准确。
2,放卷基才张力选用2.5Kg磁粉制动器控制精度±0.5Kg全幅面(KORTIS)。
3,放卷恒张力控制,加减速张力惯量补偿。
4,放卷轴采用胀子式气胀轴3英寸Φ74mm纠边活压采用直线轴,直线轴承运行。
5,牵引钢棍直径及宽幅Φ90mm×320mm,表面镀硬烙精磨加工,抛镜面。
6,牵引橡胶压棍直径及宽幅Φ90mm×320mm橡胶材料丁基,橡胶棍开螺旋槽。
7,橡胶棍离合采用两端气动同时执行汽缸直径Φ50mm×20mm行程,气压任意可调。
8. 牵引橡胶棍由同步带传入变频电机独立驱动。
9,收卷轴采用板条式气胀轴规格3英寸Φ74mm。
10,收卷纠边活板座采用直线导轨,基才对准选用钛玛科伺服电机驱动,光电跟踪纠偏机对边精度±0.1mm最高线速度25mm/s推动范围±70mm(美国钛玛科或台湾东电研)。
11,收卷采用独立电机与磁粉组合控制收卷张力,磁粉发热小,可以实现稳定的小张力控制。
12,收卷锥度张力(半径~张力曲线、速度~张力曲线)。
13,收卷长度或直径到达自动停机,放卷最小卷径自动停机。
14,整机中间过度导棍,导棍材料铝合金质,导棍表面硬阳极处理(称茶色导棍)导棍动,静平衡±0.4g。
主要配置
PLC (H2U-1616MT) 1只 汇川
PLC (H2U-4DA) 1只 汇川
触摸屏 (7.0寸,65535色) 1只 MCGS
主机变频 (MD320NS1.5GB) 1只 汇川
收卷变频 (MD280NS0.7GB) 1只 汇川
PG卡 (MD32PG) 1只 汇川
纠偏系统 (伺服系统超声波跟踪) 1只 TECHMACH 美国
放料磁粉 (TJ-POC-2.5KG) 1只 台湾台机
收料磁粉 (TJ-POC-2.5KG) 1只 台湾台机
主变频电机 (TFEF-1.5KW-4P ) 1只 台湾富田
编码器(HES1024-2MHT24V) 日本内密控
收料电机(AEEF-1.5KW-4P) 1只 台湾富田
主要技术参数
1, 型号;300型
2, 放卷有效宽幅;Φ300mm
3, 放卷最大直径;Φ700mm
4, 收卷最大直径;Φ700mm
5, 检品最高线速度;0-300m/min
6, 机械最高线速度;0-330m/min
7, 机器总功率;3.5kw
8, 电源电压;380v 50Hz
9, 机器外型尺寸(长×宽×高) 2700×1100×1650mm
10, 机器重量;约870Kg
(二) 概要:
检品机是专项用于PVC,PET涂胶合掌成型后的卷筒袋状包装材料通过检品机进行复卷宗,可以检验其印刷质量,密封性能,及长度规格等指标
1,主机采用变频电机,由矢量变频器实现闭环控制,速度准确。
2,放卷基才张力选用2.5Kg磁粉制动器控制精度±0.5Kg全幅面(KORTIS)。
3,放卷恒张力控制,加减速张力惯量补偿。
4,放卷轴采用胀子式气胀轴3英寸Φ74mm纠边活压采用直线轴,直线轴承运行。
5,牵引钢棍直径及宽幅Φ90mm×320mm,表面镀硬烙精磨加工,抛镜面。
6,牵引橡胶压棍直径及宽幅Φ90mm×320mm橡胶材料丁基,橡胶棍开螺旋槽。
7,橡胶棍离合采用两端气动同时执行汽缸直径Φ50mm×20mm行程,气压任意可调。
8. 牵引橡胶棍由同步带传入变频电机独立驱动。
9,收卷轴采用板条式气胀轴规格3英寸Φ74mm。
10,收卷纠边活板座采用直线导轨,基才对准选用钛玛科伺服电机驱动,光电跟踪纠偏机对边精度±0.1mm最高线速度25mm/s推动范围±70mm(美国钛玛科或台湾东电研)。
11,收卷采用独立电机与磁粉组合控制收卷张力,磁粉发热小,可以实现稳定的小张力控制。
12,收卷锥度张力(半径~张力曲线、速度~张力曲线)。
13,收卷长度或直径到达自动停机,放卷最小卷径自动停机。
14,整机中间过度导棍,导棍材料铝合金质,导棍表面硬阳极处理(称茶色导棍)导棍动,静平衡±0.4g。
主要配置
PLC (H2U-1616MT) 1只 汇川
PLC (H2U-4DA) 1只 汇川
触摸屏 (7.0寸,65535色) 1只 MCGS
主机变频 (MD320NS1.5GB) 1只 汇川
收卷变频 (MD280NS0.7GB) 1只 汇川
PG卡 (MD32PG) 1只 汇川
纠偏系统 (伺服系统超声波跟踪) 1只 TECHMACH 美国
放料磁粉 (TJ-POC-2.5KG) 1只 台湾台机
收料磁粉 (TJ-POC-2.5KG) 1只 台湾台机
主变频电机 (TFEF-1.5KW-4P ) 1只 台湾富田
编码器(HES1024-2MHT24V) 日本内密控
收料电机(AEEF-1.5KW-4P) 1只 台湾富田

备注:可根据客户要求进行量身定制
